Преимущества
- Высокая перегрузочная способность
- Гальваническая развязка цепей
- Электронная аварийная защита
- Ограничение пускового тока
- Мониторинг с помощью "сухих" контактов
- Возможность параллельной работы
- Цифровой двухстрочный ЖК-дисплей
Описание
Данные устройства осуществляют импульсное преобразование (ШИМ, 20 кГц) входного постоянного напряжения 60В в выходное стабилизированное синусоидальное напряжение 220 В 50 Гц и отлично подойдут для организации надежного электроснабжения оборудования связи и телекоммуникаций, промышленных приборов, электронной и электротехнической аппаратуры. Также данные модели могут быть использованы в качестве элементов систем бесперебойного питания.
Отличительной особенностью данных решений является "врубная" конструкция, благодаря чему процесс установки и извлечения инверторов облегчен и не сопряжен с коммутацией (перекоммутацией) проводов всей группы инверторов.
Конструктивное исполнение

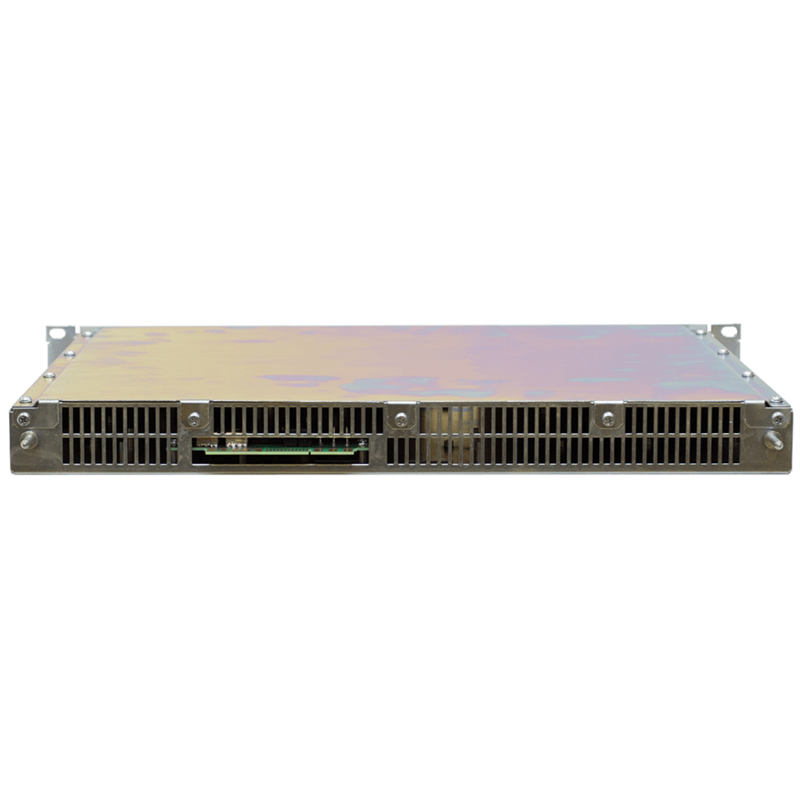

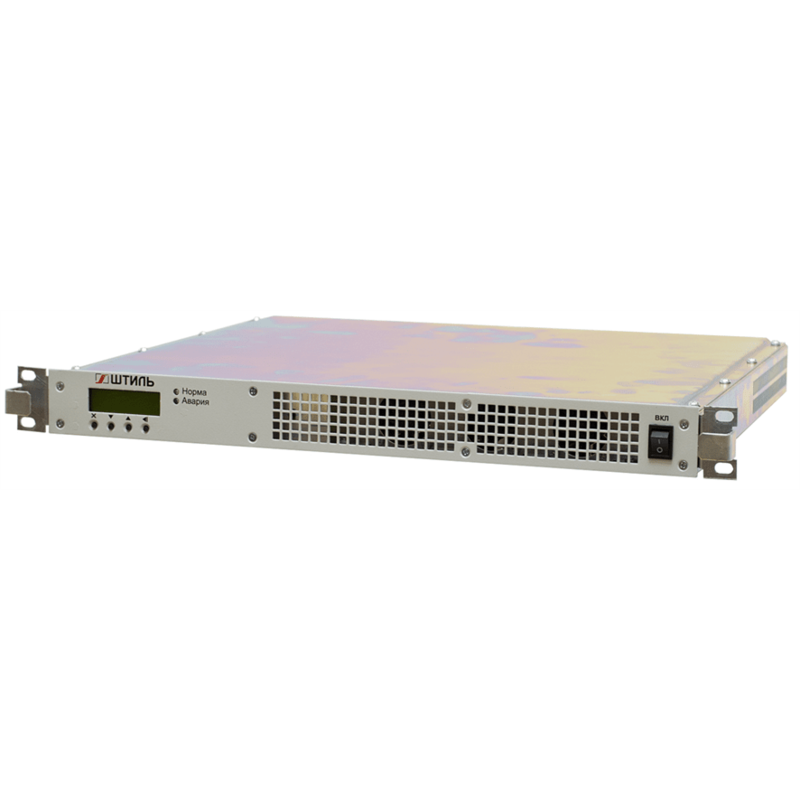

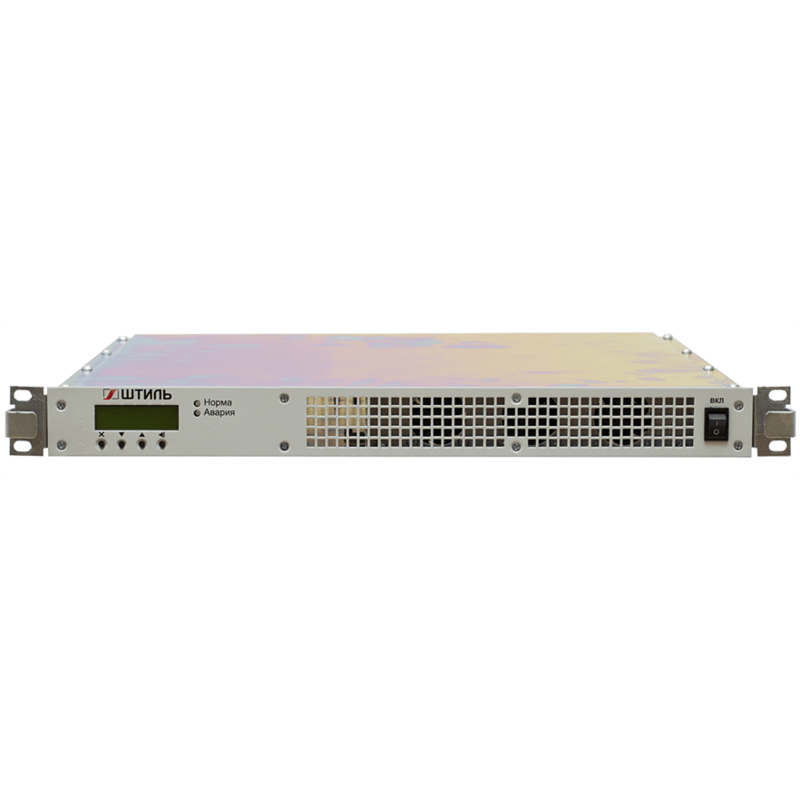

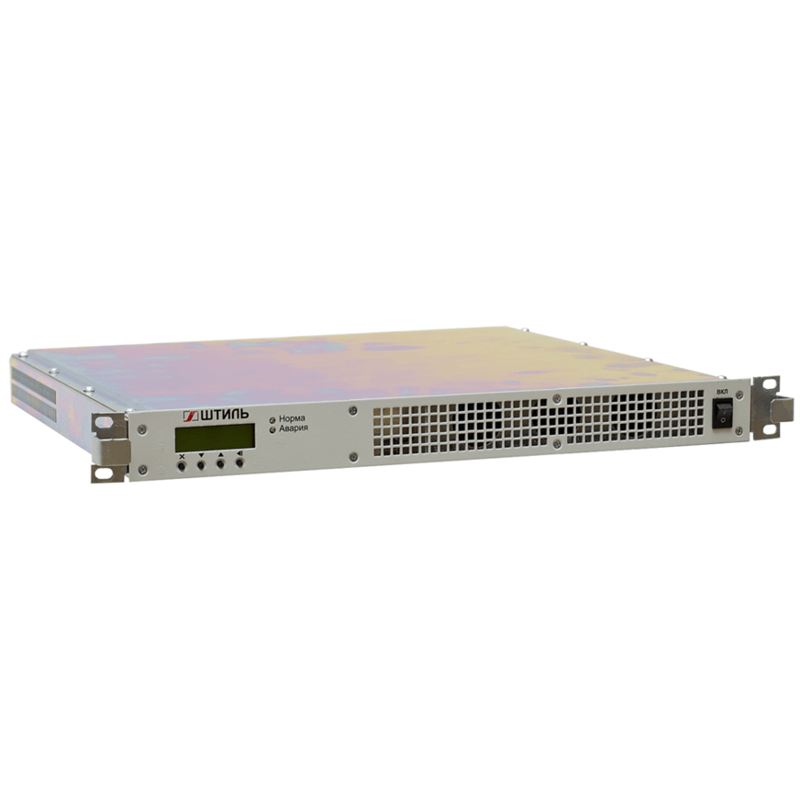

Изделия выполнены в виде функционально законченного 19'' модуля в металлическом корпусе высотой 1U шириной 483 мм и предназначены для установки в 19'' модульный каркас Штиль PSInn/1500. Для обоих решений характерен тыльный доступ к интерфейсам и подключениям. Задняя панель оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, систем локального и дистанционного мониторинга, а также вилкой для подключения входного переменного напряжения 220 В (только для модели со встроенным электронным байпасом PS 60/1500 (STS-HS)). На передней панели расположены выключатель, ЖК-дисплей, клавиатура и светодиодные индикаторы рабочих состояний.
Электронный байпас
Отличительной особенностью модели PS 60/1500 (STS-HS) является наличие встроенного электронного байпаса, который позволяет, в случае отсутствия основного источника питания, переключить нагрузку на питание от резервного источника. Встроенный электронный байпас реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения в зависимости от определения типа основного и резервного источников питания. Первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока 220 В через байпас происходит при перегрузке или сбое инвертора. Второй вариант - постоянная работа нагрузки от сети переменного тока 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора происходит при пропадании напряжения в сети или выходе напряжения сети за допустимые пределы.
Параллельная работа
Предназначен как для автономной работы, так и для параллельной работы в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Модель PS 60/1500 (HS) поддерживает параллельную работу до 10 приборов
Мониторинг
Изделия поддерживают локальный мониторинг за счёт наличия "сухих" контактов, удаленный мониторинг возможен как дополнительная опция (производится с помощью контроллера Штиль PSC-200.04.02).
Контроллер Штиль PSC-200.04.02 обеспечивает дистанционный мониторинг состояния инверторов по интерфейсам: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Рекомендации по установке
Для корректной работы и коммутации инверторов данной серии рекомендуется их устанавливать в модульные каркасы Штиль PSInn/1500 (корзины для «горячего» включения, см. рис. ниже). Количество отсеков модульного каркаса «Штиль» должно быть не менее количества инверторов, устанавливаемых в систему, но не более 10.
Особенности и преимущества
- "Врубная" конструкция облегчает процесс установки и извлечения инверторов
- Синусоидальное выходное напряжение 220 В, 50 Гц
- Высокая точность поддержания выходного напряжения: 220 В ± 1,5 %
- Высокая точность поддержания выходной частоты: 50 Гц ± 0,5%
- Малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке)
- Высокая перегрузочная способность
- Гальваническая развязка входных и выходных цепей - 1500 В
- Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети
- Ограничение пускового тока (плавный пуск)
- Мониторинг с помощью "сухих" контактов
- Возможность дистанционного мониторинга параметров c помощью контроллера Штиль PSC-200.04.02 (опция)
- Встроенный входной и выходной фильтр высокочастотных помех
- Возможность параллельной работы до 6 или 10 инверторов
- Модульный каркас Штиль PSInn/1500 для установки от 1 до 10 инверторов (опция)
- Встроенный электронный байпас
- Алфавитно-цифровой двухстрочный ЖК-дисплей
Габариты с упаковкой
Вес, кг:
Длина, мм:
Ширина, мм:
Высота, мм:
7
397
483
44
Комплектация
- Инвертор напряжения Штиль PS 60/1500 (STS-HS) - 1 шт.
- Инструкция по эксплуатации - 1 шт.
- Упаковка - 1 шт.
Участвует в подборках
Характеристики Инвертор напряжения Штиль PS 60/1500 (STS-HS)
- Мощность инвертора, Вт (ВА) 1500
- Выходной сигнал Чистый синус
- Напряжение батарей, В 60
- Вход 220 В (сеть) Да
- КПД, % 88
- Охлаждение Принудительное
- Индикация Дисплей
- Способ установки В стойку
- Выходное напряжение В, АС 220
- Выходная частота, Гц 50 ±0,5%
- Защита от переполюсовки Да
- Защита от перегрева Да
- Защита от короткого замыкания на выходе Да
- Защита от пониженного напряжения на входе Да
- Защита от повышенного напряжения на входе Да
- Защита от перегрузки по току Да
- Допустимая температура эксплуатации, °C 0...+50
- Длина, мм 397
- Ширина, мм 483
- Высота, мм 44
- Вес, кг 7
- Гарантия, мес. 24
- Страна производства Россия
