Комплект стабилизаторов Штиль IS8000RT в стойке (24 кВА)

Комплект из трех стабилизаторов IS8000RT в стойке представляет собой готовое решение по защите от нестабильного сетевого напряжения в сети 380 В однофазных ответственных электроприборов бытового или коммерческого назначения суммарной потребляемой мощностью до 24 кВА / 21,6 кВт, например:

• Систем отопления и водоснабжения
• Систем вентиляции и кондиционирования
• Профессиональной мультимедийной аппаратуры
• Бытовых приборов и электроинструментов
• Систем освещения и световой сигнализации
• Систем безопасности и видеонаблюдения

Стабилизаторы разработаны и производятся в России, они отлично адаптированы под специфику работы электроприборов в российских электросетях. Качество их работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Стабилизаторы IS8000RT являются устройствами нового поколения с лучшими техническими характеристиками по сравнению с другими типами приборов. Основное их отличие заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:

• Непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (± 2%)
• Стабилизация напряжения в широком диапазоне (90-310 В)
• Выходное напряжение идеальной синусоидальной формы
• Бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения

Установка и подключение:

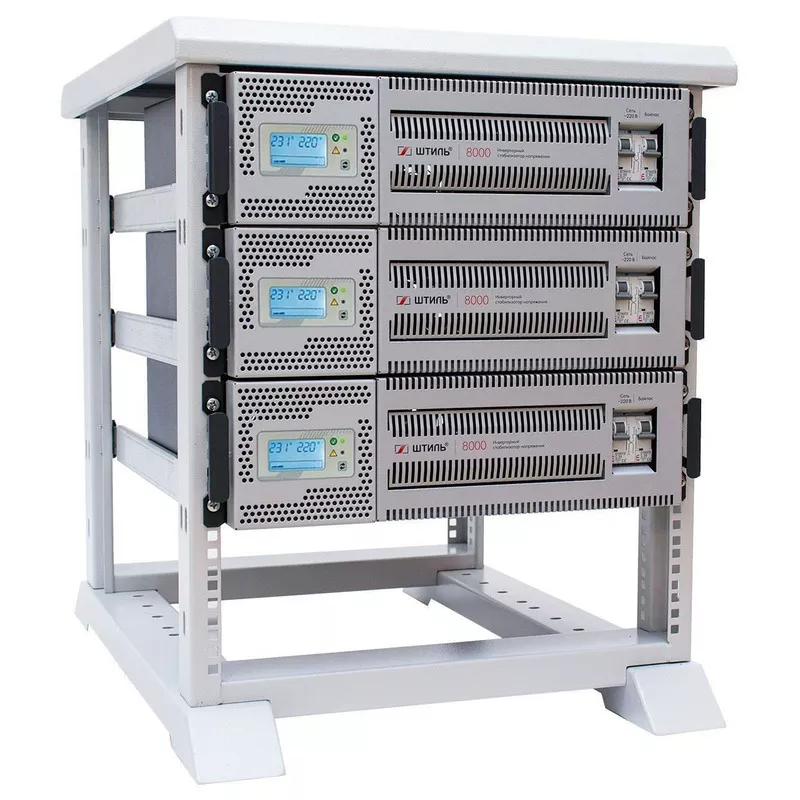

Стабилизаторы IS8000RT установлены в металлической двухрамной стойке высотой 12U, предназначенной для открытого и компактного размещения специализированной техники стандарта 19 дюймов. Также устройства могут устанавливаться вертикально на ровной горизонтальной поверхности с помощью специальных упоров. Все детали для крепления входят в комплект поставки устройства.

Каждый стабилизатор напряжения подключается к отдельной питающей фазе (при отсутствии трехфазных электроприборов), что позволяет повысить устойчивость системы к неполадкам в электроснабжении: сбой одной из фаз не повлияет на работу двух других.

В моделях IS8000RT установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальное или наоборот) ее положение тоже можно менять для более удобного использования.

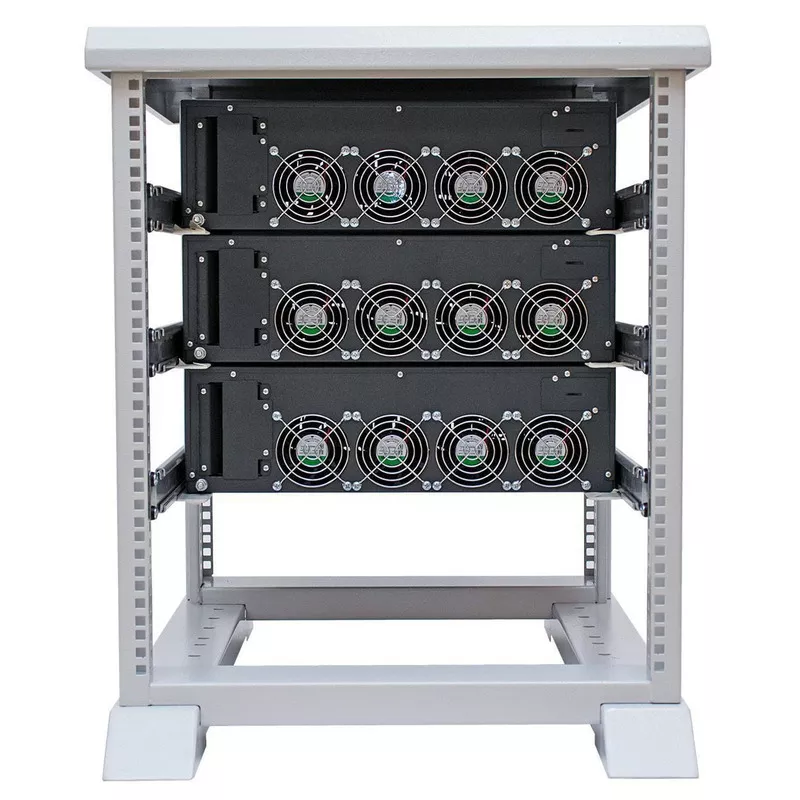

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на тыльной панели.

Панель управления:

Каждый стабилизатор оснащен светодиодной индикацией и информативным ЖК-дисплеем, с помощью которых легко контролировать работу устройств.

Светодиодные индикаторы:

• «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса
• «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения

ЖК-дисплей отображает основные рабочие параметры устройства:

• Значения напряжения на входе и выходе
• Шкалу уровня загрузки стабилизатора
• Потребляемую нагрузкой мощность
• Внутреннюю температуру прибора
• Аварийные сообщения о перегрузке или перегреве

На дисплее можно менять значение выходного фазного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Защита:

В стабилизаторах IS8000RT встроена комплексная система защиты с автовосстановлением работы после:

• Перегрузок по выходу, внутреннего перегрева и коротких замыканий
• Аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В
• Сбоев внутри устройства

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц). Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.

Дополнительным преимуществом стабилизаторов является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:

Электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке

Ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки

Средства мониторинга:

В стабилизаторах реализована возможность локального/дистанционного мониторинга работы. Для этого на тыльной панели каждого устройства предусмотрен слот для установки плат расширения интерфейсов.

Поддерживаются следующие интерфейсы:

• RS-232
• USB или mini-USB
• «Сухие» контакты
• Ethernet (протоколы: SNMP/Web /Modbus TCP)

После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).

Область применения:

• Системы отопления и водоснабжения
• Системы вентиляции и кондиционирования
• Системы освещения и световой сигнализации
• Системы безопасности и видеонаблюдения
