Преимущества
- Оснащен ручным байпасом и контролем трехфазного выхода
Описание
Щит коммутации с ручным байпасом и контролем трехфазного выхода ЩК150 РБ и КС предназначен для работы с трехфазными стабилизаторами ОРБИТА мощностью не более 150 кВА. Соединяется проводами с трехфазным стабилизатором (не входят в комплект) и контролирует трехфазный выход, отключая всю нагрузку при пропадании одной их фаз (функция КТВ), а также дает возможность вручную пофазно переводить напряжение в обход стабилизатора (функция РБ).

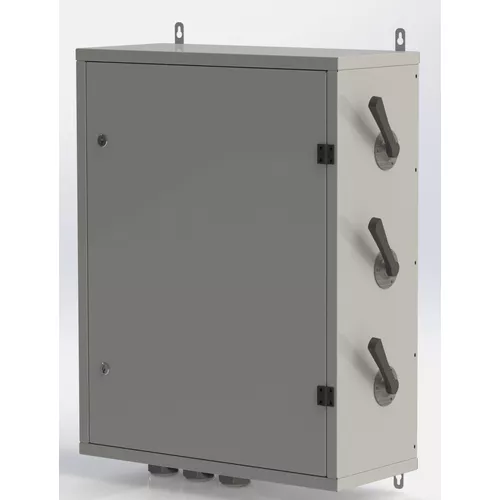

Внутри щита расположены клеммные блоки для подключения его к сети, стабилизаторам и потребителю. На боковой стенке щита расположены ручные рубильники байпаса, индикаторы наличия входного напряжения, а также трехпозиционный переключатель для выбора фазы питания контактора нагрузки. Щит можно навесить на стену.
Ручной байпас (РБ): ручной байпас, позволяет отключить любой из стабилизаторов от питающей сети, приходящее на щит напряжение проходит на выход в обход стабилизатора. Переключение осуществляется переключателями на правой стенке щита, где положение «Стабилизатор» соответствует нормальной работе стабилизатора, положение «Байпас» - включение байпаса/транзита. Данная опция используется в случае выхода их строя или технического обслуживания стабилизатора, при этом подводимые к стабилизатору клеммы будут обесточены.
Контроль трехфазного выхода (КТВ): контроль трехфазного выхода представляет собой дополнительный магнитный контактор и реле напряжения, установленные внутри щита. Выходное напряжение стабилизаторов подается на клеммный блок через магнитный контактор. Включение контактора происходит при нормальном функционировании всех трех стабилизаторов. При пропадании одной из фаз (отключение стабилизатора или пропадание фазы питающей сети) или нарушении чередования фаз, происходит снятие напряжения с клеммного блока «Выход Сеть». Данная опция актуальна для оборудования, требующего трехфазного питания, где пропадание одной из фаз или нарушение чередования фаз может привести к выходу из строя данного оборудования или невозможности его нормального функционирования (например, электродвигатели). Для питания контактора используется нулевой проводник и выход стабилизатора фазы «С».
Участвует в подборках
Характеристики Щит коммутации ЩК 150 РБ и КС Orbita
- Мощность, Вт (ВА) 150000
- Страна производства Россия
- Гарантия, мес. 60
