Как собрать самостоятельно LiFePO₄ аккумулятор

LiFePO₄ аккумулятор можно собрать самостоятельно, если правильно подобрать элементы, продумать схему соединения, установить BMS и строго соблюдать требования безопасности при работе с высокими токами и напряжением.

Зачем собирать LiFePO₄ самому

Литий-железо-фосфатные (LiFePO₄) аккумуляторы отличаются высокой цикличностью, безопасностью и стабильным напряжением, поэтому их используют в солнечных электростанциях, автодомах, лодках и ИБП. Самостоятельная сборка позволяет подобрать нужное напряжение и ёмкость под свои задачи и часто обходится дешевле готовых решений.

Преимущества LiFePO₄

• Большой ресурс: при правильной эксплуатации LiFePO₄ выдерживают тысячи циклов заряда‑разряда без критической потери ёмкости.
• Повышенная пожаробезопасность по сравнению с большинством литий-ионных химий благодаря высокой термической и химической стабильности.
• Стабильное рабочее напряжение и возможность глубокого разряда, что удобно для инверторов, солнечных контроллеров и бортовых сетей 12/24/48 В. Это делает данные аккумуляторы универсальным и надёжным решением для самых разных сфер: от домашней солнечной энергетики и резервного питания до электротранспорта и промышленного оборудования.

Более подробно о том, где применяется LiFePO₄ акб, можно прочитать в статье “Применение LiFePO₄ аккумуляторов в разных сферах”

Устройство и принцип работы LiFePO₄

LiFePO₄ батарея состоит из отдельных ячеек номиналом около 3,2 В, соединённых последовательно и/или параллельно для получения нужного напряжения и ёмкости. За безопасность и балансировку отвечает BMS — плата управления, контролирующая напряжение каждой ячейки, ток заряда/разряда и температуру.

Определяемся с задачей и параметрами

Сначала нужно понять, для чего вам нужен аккумулятор: кемпинг, автодом, лодка, солнечная электростанция, ИБП или стационарная система хранения энергии. От сценария использования зависят номинальное напряжение (12/24/48 В), требуемая ёмкость в ампер-часах и максимальная мощность, а значит — количество ячеек и характеристики BMS.

Расчёт напряжения и ёмкости

Номинальное напряжение одной LiFePO₄ ячейки составляет примерно 3,2 В, поэтому для 12 В обычно используют конфигурацию 4S, для 24 В — 8S, для 48 В — 16S. Ёмкость батареи определяется суммарной ёмкостью параллельно соединённых ячеек: чем больше параллельных веток, тем выше общий запас энергии и доступный ток.

Популярные схемы: 4S, 8S, 16S

• 4S (≈12 В) — кемпинговые аккумуляторы, питание автодома, лодочные системы, замена свинцовых АКБ.
• 8S (≈24 В) — системы средней мощности: солнечные станции, мощные инверторы, электроприводы.
• 16S (≈48 В) — стационарные ESS, крупные солнечные электростанции и мощные инверторные комплексы.

Необходимые компоненты

• LiFePO₄ ячейки с одинаковыми характеристиками и близким напряжением, желательно из одной партии.
• BMS с подходящим количеством каналов (4S, 8S, 16S и т.д.) и запасом по току относительно максимальной нагрузки.
• Соединительные шины или никелевая лента, силовые кабели, клеммы и разъёмы под вашу систему.
• Корпус или аккумуляторный бокс, электроизоляционные материалы и термоусадочная плёнка.
• Подходящее зарядное устройство для LiFePO₄ с нужным напряжением и режимом CC/CV.

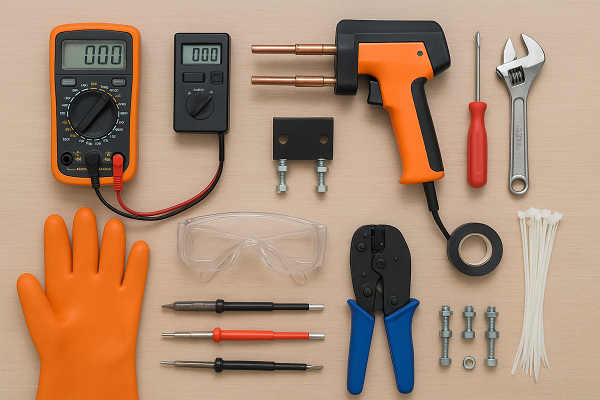

Инструменты для сборки

• Мультиметр и при возможности измеритель внутреннего сопротивления для проверки ячеек.
• Контактная сварка или комплект для болтового соединения призматических ячеек.
• Обжимной инструмент, отвертки, ключи, изоляционная лента и стяжки.
• Средства защиты: диэлектрические перчатки, защитные очки, негорючее рабочее место.

Техника безопасности при сборке

Сборку следует проводить на чистом негорючем основании, избегая попадания влаги и металлической стружки, которая может вызвать короткое замыкание. Нельзя допускать механических повреждений, перегрева ячеек и замыкания клемм разной полярности; обязательно использовать предохранитель и корректно подобранную BMS.

Подготовка ячеек

Перед сборкой проверяют напряжение и внутреннее сопротивление каждой ячейки и при необходимости выравнивают заряд до близкого уровня. Рекомендуется выбирать элементы с минимальным разбросом параметров, поскольку сильные отличия ухудшают балансировку и снижают ресурс батареи.

Типы соединений: последовательное и параллельное

• Последовательное соединение повышает напряжение сборки при сохранении ёмкости одной ячейки.
• Параллельное соединение увеличивает ёмкость и допустимый ток при неизменном напряжении.
• На практике сначала формируют параллельные группы, а затем соединяют их последовательно по выбранной схеме.

Болтовое соединение и точечная сварка

Призматические LiFePO₄ ячейки с резьбовыми выводами удобно соединять болтовыми шинами, что упрощает сборку, обслуживание и замену элементов. Цилиндрические банки обычно соединяют никелевой лентой контактной сваркой, поскольку пайка может перегревать контакты и снижать срок службы.

Пошаговая сборка блока ячеек

1. Разложите ячейки в соответствии с выбранной схемой (например, 4S или 4S2P) и зафиксируйте их в корпусе или стяжках.
2. Соедините ячейки перемычками, строго соблюдая полярность и контролируя отсутствие коротких замыканий.
3. Проверьте напряжение каждой группы и общее напряжение сборки мультиметром.

Подключение и настройка BMS

Провода балансировочных каналов BMS подключают к выводам ячеек по схеме производителя, обычно начиная с общего минуса и далее по плюсам каждой ячейки. Силовые проводники заряда и нагрузки также проходят через BMS, чтобы плата могла отключать батарею при перенапряжении, переразряде и перегрузке по току.

Выбор сечения проводов и защиты

Сечение силовых кабелей подбирают по предполагаемому максимальному току и длине линии, чтобы исключить перегрев и существенное падение напряжения. В разрыв плюсового провода устанавливают предохранитель или автоматический выключатель с запасом по току около 20–30% относительно рабочего значения.

Корпус, изоляция и герметизация

Собранный блок ячеек и плату BMS изолируют прокладками и термоусадкой, закрывая токоведущие части от случайного контакта и короткого замыкания. Батарею помещают в жёсткий корпус, выводят силовые клеммы, разъём для зарядки, кнопку включения и при необходимости индикатор уровня заряда.

Первый запуск и тест

Перед эксплуатацией батарею заряжают подходящим зарядным устройством до номинального верхнего напряжения для выбранной конфигурации (например, 14,6 В для 4S).

После заряда проводят тестовый разряд на умеренную нагрузку, контролируя температуру ячеек, проводки и корректную работу защиты BMS.

Эксплуатация и заряд LiFePO₄

LiFePO₄ не рекомендуется заряжать при отрицательных температурах без системы подогрева и контроля низкой температуры; оптимальный диапазон заряда обычно около +5…+35 °C.

Для максимального ресурса полезно избегать длительного хранения при 100% заряда и регулярных глубоких разрядов до отсечки BMS.

Типичные ошибки при сборке

• Отсутствие BMS или её неправильное подключение, приводящее к перезаряду, переразряду и разбалансу ячеек.
• Неверный расчёт токов и подбор сечения проводов, использование слабых кабелей без предохранителей.
• Перепутанная полярность при соединении ячеек и подключении зарядных устройств, что может мгновенно вывести сборку из строя.
